Strahlkabinen Handstrahlkabinen Injektor Typ DI

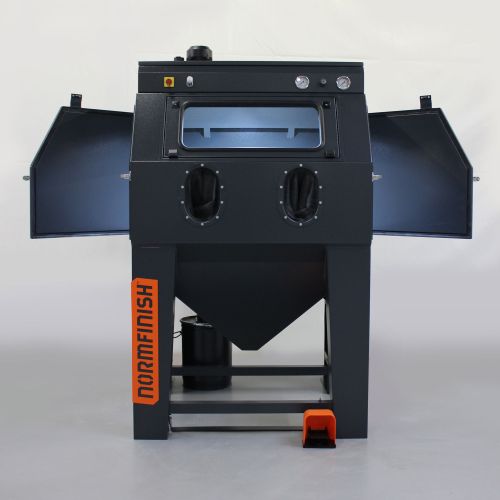

 Injektor-Kompakt-Strahlkabine Typ DI

Normfinish Typ Junior und DI sind Injektor-Handstrahlkabinen.
Die Strahlkabine ist geeignet zum Aufrauhen, Entrosten, Entgraten, Mattieren und Polieren von Werkstücken, durch Verwendung von entsprechenden Strahlmitteln, wie Korund, Glasperlen, Kunststoffgranulat etc.

Spezifische Eigenschaften der Normfinish Injektorkabinen:

  • geeignet für alle üblichen Strahlmittel
  • einfacher Wechsel der Strahlmittel
  • zusätzliche Strahlmittelreinigung durch Anwendung eines Zyklonabscheiders (DI Modelle)
  • automatische (zeitgesteuerte ) Filterreinigung
  • sehr robuste, solide und ergonomische Bauart mit einer Beladung bis 350 kg (mehr möglich)

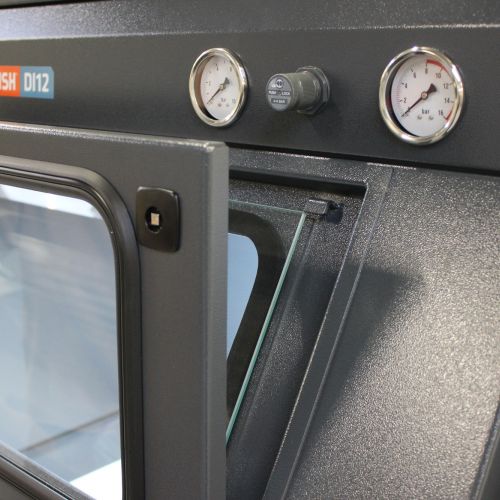

  • zwei große Zugangstüren mit Sicherheitseinrichtungen (falls Türen geöffnet keine Strahlmöglichkeiten)
  • entsprechen ausreichend den NER- Werten (=Staubemissionen)

Optionen:

Damit die Kabinen noch universaler einsetzbar sind, besteht eine große Anzahl von Optionen. Die am häufigsten gewünschten Optionen sind:

  • Drehkorb für automatisches Strahlen kleinerer Produkte

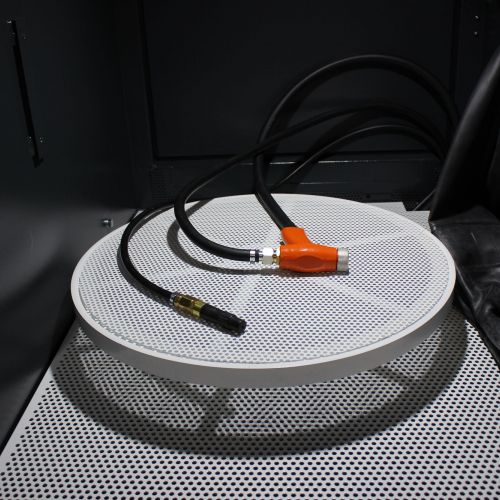

  • Drehtisch für einfaches Drehen von schwereren Produkten; auch lieferbar mit einem Schienensystem
  • Türdurchführungen für lange Produkte
  • Mehrere Strahlpistolen

Bei den "üblichen" Handstrahlkabinen wird das Strahlmittel in einem Trichter aufgefangen der ein Teil der Kabine ist. Die mit Staub und Schmutz verunreinigten Strahlmittel werden ohne zusätzliche Reinigung erneut angesaugt für weitere Strahlprozesse. Die Folgen können sein: schlechte Sicht (Staubentwicklung, längere Strahlzeit (zu feine Strahlmittel), verschmutztes Werkstück usw.
Die NORMFINISH DI Modelle werden jedoch mit einer zusätzlichen Vorkehrung ausgestattet (Zyklonabscheider) damit gute Sicht und Mengung der Betriebsmischung der Strahlmittel erzielt wird. Hierdurch wird außerdem eine ergonomische Bauhöhe (=Arbeitshöhe) realisiert.

Technische Daten Typ DI

Typ  DI 12  DI 14
Arbeitsraum

Breite 1.110 mm 1.370 mm
Tiefe 800 mm 890 mm
Höhe 740 mm 810 mm
Kabinenabmessungen
Breite 1.250 mm
1.550 mm
Tiefe 1.280 mm 1.380 mm
Höhe (incl. Motor) 1.970 mm 2.045 mm
Türöffnungen

Breite 690 mm 790 mm
Tiefe 620 mm 690 mm
Bodenrost
Arbeitshöhe 810 mm 810 mm
Gewicht
ca. 350 kg 480 kg
Druckluftbedarf   ± 800 – 1.000 Ltr./min.
bei 6 bar und Ø 8 mm
± 800 – 1.000 Ltr./min.
bei 6 bar und Ø 8 mm
